Винты с потайной головкой и внутренним шестигранником DIN 7991

Потайные винты с внутренним шестигранником DIN 7991

Подберём потайные винты DIN 7991 под вашу задачу — отгрузим день в день. Винт DIN 7991 — это винт с конической потайной головкой и внутренним шестигранником (HEX). Потайная головка утапливается в зенкованное отверстие заподлицо — ничего не выступает над поверхностью. Внутренний шестигранник утоплен в головку: ключ-шестигранник вставляется внутрь. Это сочетание даёт гладкую поверхность, высокий момент затяжки и экономию места — не нужен доступ сбоку.

Применяется DIN 7991 в машиностроении, пресс-формах, штампах, оснастке — везде, где головка не должна выступать. В отличие от потайного винта с крестовым шлицом (DIN 965), шестигранник передаёт момент без срыва — можно затянуть сильнее. В отличие от цилиндрического винта DIN 912, здесь головка уходит заподлицо — поверхность остаётся гладкой. Классы прочности 8.8 и 10.9 — для ответственных узлов. Материалы — сталь и нержавейка A2, а также A4 под заказ. Линейка от M3 до M20 перекрывает от точной механики до тяжёлой оснастки.

Диаметры: от M3 до M20. Длина — от 5 до 120 мм. Шаг резьбы — от 0.5 до 2.5 мм. Шлицы — HEX 2–12. Точные параметры смотрите в фильтре категории. Не знаете, какой размер взять для пресс-формы? Пролистайте шпаргалку ниже.

«КрепЦентр» — 10 лет в Тольятти. НДС, прямые поставки. Отгружаем в день заказа. Доставка по всей России.

Особенности и преимущества

• потайная головка — утапливается заподлицо, поверхность гладкая;
• внутренний шестигранник HEX — момент без срыва, выше чем у креста;
• классы прочности 8.8 и 10.9 — от ответственных до сверхнагрузок;
• материалы: сталь, нержавейка A2, A4 — под среду эксплуатации;
• диаметры M3–M20 — от точной механики до тяжёлой оснастки;
• длина от 5 до 120 мм — от сверхкоротких до удлинённых;
• ключи HEX 2–12 мм — стандартный инструмент.

Как выбрать потайной винт DIN 7991

1. Определите, нужен ли потай. Если головка должна быть заподлицо — DIN 7991. Если допустима над поверхностью — DIN 912 с цилиндрической головкой.
2. Подберите класс прочности. 8.8 — для стандартной оснастки. 10.9 — для высоконагруженных пресс-форм и штампов.
3. Выберите материал. Сталь — универсальный. Нержавейка A2 — для улицы и влажности. A4 — для моря и химии (под заказ).
4. Подберите диаметр под нагрузку. M3–M5 — точная механика. M6–M10 — универсальный, оснастка. M12–M20 — тяжёлые пресс-формы.
5. Проверьте размер ключа. M3 — HEX 2, M4 — HEX 2.5, M5 — HEX 3, M6 — HEX 4, M8 — HEX 5, M10 — HEX 6, M12 — HEX 8, M14 — HEX 10, M16–M20 — HEX 12.

Шпаргалка: размеры, шаг резьбы и ключи

Диаметры: M3–M20. Длины: от 5 до 120 мм. Шаг резьбы: 0.5–2.5 мм. Шлиц: внутренний шестигранник HEX 2–12 мм. Стандарт: DIN 7991. Материалы: сталь, нержавейка A2, A4. Классы прочности: 8.8, 10.9. Нишевые длины (5, 10, 14, 18, 22, 55, 65, 75, 85, 100, 110, 120 мм) и A4 — уточняйте у менеджера.

Экспертное мнение

«DIN 7991 — мой стандарт для пресс-форм, где всё должно быть заподлицо. Плиты скользят, ничего не цепляется. Для оснастки беру M8–M10 класса 8.8 — хватает. Для горячих пресс-форм — 10.9. Внутренний шестигранник удобнее креста: ключ не выскакивает, момент передаёт выше. Когда работаем на улице или во влажном цеху — заказываю A2. Важно: зенковка должна быть точно под угол головки, иначе винт либо не встанет, либо вылезет.»

Пример из практики

Задача: сборка четырёх пресс-форм для литья пластика. 160 крепёжных отверстий в плитах. Плиты должны скользить — головки не должны выступать. Срок — 2 смены.

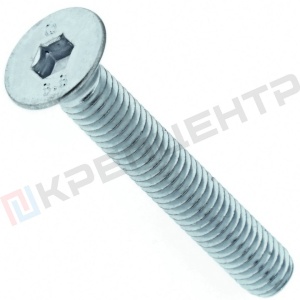

Решение: для основных плит взяли винты DIN 7991 M10×35 мм класса 10.9, HEX 6 — 320 штук. Для точных узлов — M6×16 мм класса 8.8, HEX 4 — 160 штук. Для наружных элементов — нержавейка A2 M8×25 мм — 80 штук. Отверстия зенковали, затягивали динамоключом с шестигранными насадками. Общий объём — 560 винтов с резервом 40 штук.

Результат: сборка заняла 1.5 смены. Плиты скользят свободно, потайные головки заподлицо. Через 3 года интенсивной эксплуатации — ни одного ослабления.
