Классы прочности крепежа по DIN и ГОСТ: полное руководство
Вы держите в руках болт с маркировкой 8.8. Что это значит? Можно ли закрутить на него гайку с цифрой 5? И почему для шайбы указывают твёрдость, а не привычный класс? Эти вопросы возникают у каждого, кто сталкивается с ответственным соединением, будь то сборка станка, монтаж несущей конструкции или ремонт автомобиля.
Класс прочности — это главный параметр, который определяет, какую нагрузку выдержит крепёж до деформации или разрушения. Он стандартизирован по всему миру: болт класса 8.8, произведённый по DIN в Германии, будет иметь те же механические свойства, что и болт класса 8.8, изготовленный по ГОСТ в России. В этой статье мы разберём расшифровку маркировки, полные таблицы для болтов, гаек и шайб, а также практические правила подбора. Если вам понадобится крепёж с гарантированными характеристиками, его всегда можно найти в нашем магазине в Тольятти.
Содержание
- Как расшифровывается маркировка болтов
- Классы прочности болтов, винтов и шпилек
- Соответствие классов прочности и стандартов DIN/ГОСТ
- Классы прочности гаек и правила подбора
- Классы прочности шайб (твёрдость)
- Сводная таблица совместимости
- Частые вопросы
Как расшифровывается маркировка болтов

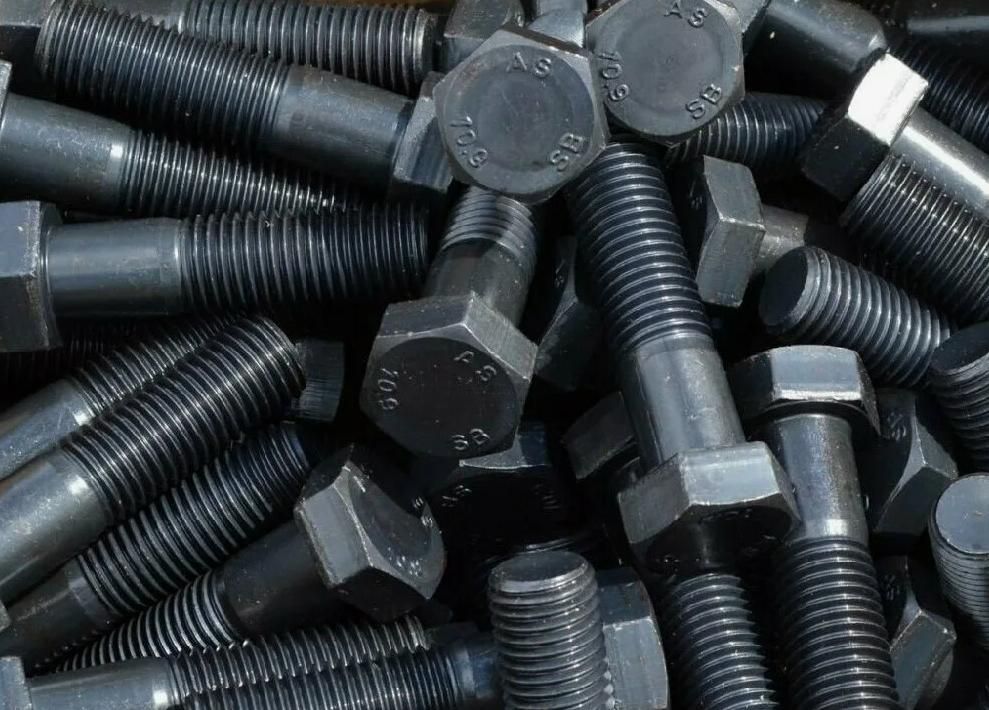

Класс прочности болта обозначается двумя числами, разделёнными точкой. Эта маркировка выбивается на головке болта. Расшифровать её просто.
Первое число, умноженное на 100, дает номинальный предел прочности на растяжение в мегапаскалях (МПа). Для класса 8.8 это 800 МПа.
Второе число, умноженное на 10, показывает отношение предела текучести к пределу прочности. Чтобы получить предел текучести (нагрузку, после которой болт начинает необратимо деформироваться), нужно перемножить оба числа и умножить на 10. Для 8.8: 8 × 8 × 10 = 640 МПа.
На болтах диаметром до М5 маркировка может отсутствовать из-за конструктивных особенностей. В таком случае класс прочности определяется по сопроводительной документации или упаковке.
Классы прочности болтов, винтов и шпилек
Ниже приведена сводная таблица для всех стандартных классов прочности по ГОСТ ISO 898-1 и DIN. Обратите внимание: классы 3.6 и 4.6 применяются только для малонагруженных соединений, где нет высоких требований к надежности.
| Класс прочности | Предел прочности, МПа (мин–макс) | Предел текучести, МПа (не менее) | Рекомендуемая сталь (ГОСТ) | Твёрдость (HB, max) |
|---|---|---|---|---|
| 3.6 | 330–480 | 190 | Ст3кп, Ст3сп | — |
| 4.6 | 400–540 | 240 | Ст5кп, 10 | — |
| 4.8 | 400–540 | 320 | 10, 10кп | — |
| 5.6 | 500–685 | 300 | 30, 35 | — |
| 5.8 | 500–685 | 400 | 10, 20, Ст3 | — |
| 6.8 | 600–784 | 480 | 20, 35 | — |
| 8.8 | 800–980 | 640 | 35, 40Х, 20Г2Р | 238–304 |
| 10.9 | 1000–1170 | 900 | 40Х, 20Г2Р, 30ХГСА | 304–361 |
| 12.9 | 1200–1400 | 1080 | 30ХГСА, 40ХНМА | 361–429 |
Соответствие классов прочности и стандартов DIN/ГОСТ
Класс прочности — это универсальный параметр. Болт класса 8.8 по DIN 931 будет иметь такие же механические свойства, как болт класса 8.8 по ГОСТ 7798-70. Однако стандарты могут различаться по геометрии (полная или неполная резьба, размер под ключ) и классам точности.
| Класс прочности | Стандарт DIN | Стандарт ГОСТ |
|---|---|---|
| 5.8 | DIN 931, DIN 933 | ГОСТ 7798-70, 7805-70, 7795-70, 7796-70, 15589-70 |
| 6.8 | DIN 931, DIN 933 | ГОСТ 7805-70 |
| 8.8 | DIN 931, DIN 933 | ГОСТ 7798-70, 7805-70, 7795-70, 7796-70, 22353-77 |
| 10.9 | DIN 931, DIN 933 | ГОСТ 22353-77, ГОСТ Р 52644-2006 |
| 12.9 | DIN 931, DIN 933 | ГОСТ Р 52643-2006, ГОСТ Р 52644-2006 |
Классы прочности гаек и правила подбора
Класс прочности гайки обозначается одним числом. Это число соответствует классу прочности болта, с которым гайка может работать в паре. Главное правило: класс прочности гайки не должен быть ниже класса прочности болта. Для болта 8.8 нужна гайка класса 8 или выше. Для болта 10.9 — гайка класса 10.
Маркировка класса прочности на гайках наносится только начиная с 8 класса. На гайках классов 4, 5, 6 маркировка обычно отсутствует.
| Класс прочности гайки | Сопрягаемый болт | Стандарт DIN | Стандарт ГОСТ |
|---|---|---|---|
| 5 | 3.6; 4.6; 4.8 (до М16) | DIN 934 | ГОСТ 5915-70, 5927-70 |
| 6 | 5.6; 5.8 | DIN 934 | ГОСТ 5915-70, 5927-70 |
| 8 | 6.8; 8.8 | DIN 934 | ГОСТ 5915-70, 5927-70 |
| 10 | 10.9 | DIN 934 | ГОСТ 22354-77, ГОСТ Р 52645-2006 |
| 12 | 12.9 | DIN 934 | ГОСТ Р 52645-2006 |
Классы прочности шайб (твёрдость)
У шайб нет класса прочности в привычном смысле. Согласно стандарту ISO 898-3 и ГОСТ Р ИСО 898-3, для них используется термин класс прочности, но характеристикой выступает твёрдость. Она измеряется по методам Виккерса (HV), Роквелла (HRC) или Бринелля (HB). В стандартах шайбы классифицируются по значениям твёрдости.
| Класс прочности (твёрдость) | Твёрдость HV (мин–макс) | Твёрдость HRC (мин–макс) | Рекомендуемое применение |
|---|---|---|---|
| 100 HV | 100–200 | — | Для болтов классов 4.6, 4.8, 5.6, 5.8 |
| 200 HV | 200–300 | — | Для болтов классов 6.8, 8.8 |
| 300 HV | 300–380 | 30–39 | Для болтов классов 9.8, 10.9 |
| 380 HV | 380–450 | 39–45 | Для болтов класса 12.9 (по согласованию) |
Сводная таблица совместимости
Чтобы соединение было равнопрочным, все элементы должны соответствовать друг другу. Используйте эту таблицу для быстрого подбора.
| Болт (класс прочности) | Гайка (класс прочности) | Шайба (класс прочности / твёрдость) |
|---|---|---|
| 4.6, 4.8, 5.6, 5.8 | 5 | 100 HV |
| 6.8 | 6 | 200 HV |
| 8.8 | 8 | 200 HV |
| 10.9 | 10 | 300 HV |
| 12.9 | 12 | 300–380 HV |
Частые вопросы
Что означает маркировка 8.8 на болте?
Первая цифра (8) — предел прочности на растяжение 800 МПа. Вторая (8) — предел текучести составляет 80% от предела прочности (640 МПа).
Можно ли поставить гайку класса 5 на болт 8.8?
Нет. Гайка должна быть не ниже класса болта. Для болта 8.8 нужна гайка класса 8 или выше. Иначе резьба гайки срежется раньше, чем болт выдержит нагрузку.
Чем отличаются классы прочности по DIN и ГОСТ?
Механические свойства (предел прочности и текучести) для одного класса (например, 8.8) одинаковы. Различия могут быть в геометрии (полная/неполная резьба) и допусках.
Почему на шайбах не пишут класс прочности?
Для шайб важна не прочность на разрыв, а твёрдость, чтобы они не сминались под нагрузкой. Твёрдость измеряется по HV, HRC или HB.
Где купить крепёж с гарантированным классом прочности в Тольятти?
В «КрепЦентр». В наличии болты, гайки и шайбы классов от 4.8 до 12.9. Все изделия сертифицированы. Работаем с НДС. Отгрузка в день заказа. Доставка по Тольятти, Самарской области и всей России.
Заключение
Класс прочности — это ключевой параметр, который определяет надёжность всего соединения. Всегда проверяйте маркировку на головке болта, подбирайте гайку не ниже класса болта и используйте шайбы с соответствующей твёрдостью.
В «КрепЦентр» можно подобрать крепёж под любую задачу. Работаем с 2015 года. Отгрузка в день заказа.
