Автор: Андрей Волков, технический консультант
5 лет в испытательной лаборатории крепёжных систем, 7 лет в подборе инструмента. Данные проверены по ГОСТ 19257-73, ГОСТ 21348-75, ГОСТ 28320-89.
Обновлено: 20 октября 2026 г.
Сверло под резьбу: таблица ГОСТ, М8, М10, М6
Сверло под резьбу М8 — 6,8 мм. Под М10 — 8,5 мм, под М6 — 5,0 мм, под М12 — 10,2 мм. Это рекомендуемые диаметры сверл по ГОСТ 28320-89 для основного шага.
Ниже — таблицы метрической резьбы, формула расчёта, данные для раскатников, трубной резьбы по ГОСТ 21348-75, дюймовой UNC/UNF и трапецеидальной резьбы.
Формула подбора сверла под резьбу
Для быстрого расчёта используют формулу: D сверла = D резьбы − P шага.
Пример для М10×1,5: 10 мм − 1,5 мм = 8,5 мм. Стандартное сверло — 8,5 мм. По ГОСТ 19257-73 номинальный диаметр отверстия для поля допуска 6H — 8,43 мм, а 8,5 мм — рекомендуемое сверло по приложению 1 к стандарту.
Пример для М8×1,25: 8 мм − 1,25 мм = 6,75 мм. Ближайшее стандартное сверло — 6,8 мм. Номинальный диаметр отверстия по ГОСТ — 6,70 мм.
Таблица сверл под метрическую резьбу
Данные для резьбы с основным шагом. Подтверждено ГОСТ 28320-89 и каталогами производителей.
| Резьба (М) | Шаг, мм | Диаметр сверла, мм |
|---|---|---|
| М3 | 0,5 | 2,5 |
| М4 | 0,7 | 3,3 |
| М5 | 0,8 | 4,2 |
| М6 | 1,0 | 5,0 |
| М8 | 1,25 | 6,8 |
| М10 | 1,5 | 8,5 |
| М12 | 1,75 | 10,2 |
Полная таблица — в ГОСТ 24705-2004 и DIN 13. Для М10 номинальный диаметр отверстия по ГОСТ 19257-73 (поле 6H) — 8,43 мм; 8,5 мм — рекомендуемое сверло.
Сверло под резьбу по ходовым диаметрам
Сверло под резьбу М8 — 6,8 мм
Для М8 с основным шагом 1,25 мм диаметр сверла — 6,8 мм. Для мелкого шага 1,0 мм — 7,0 мм. Для раскатника М8 по данным производителей — 7,45 мм.
Сверло под резьбу М6 — 5,0 мм
Для М6 с шагом 1,0 мм диаметр сверла — 5,0 мм. Для мелкого шага 0,75 мм — 5,25 мм.
Сверло под резьбу М10 — 8,5 мм
Для М10 с шагом 1,5 мм диаметр сверла — 8,5 мм. Для мелкого шага 1,25 мм — 8,8 мм. Номинальный диаметр отверстия по ГОСТ 19257-73 — 8,43 мм.
Сверло под резьбу М12 — 10,2 мм
Для М12 с шагом 1,75 мм диаметр сверла — 10,2 мм. Для мелкого шага 1,25 мм — 10,8 мм.
Сверло под резьбу М5 — 4,2 мм
Для М5 с шагом 0,8 мм диаметр сверла — 4,2 мм.
Сверло под резьбу М4 — 3,3 мм
Для М4 с шагом 0,7 мм диаметр сверла — 3,3 мм.
Сверло под резьбу М3 — 2,5 мм
Для М3 с шагом 0,5 мм диаметр сверла — 2,5 мм.

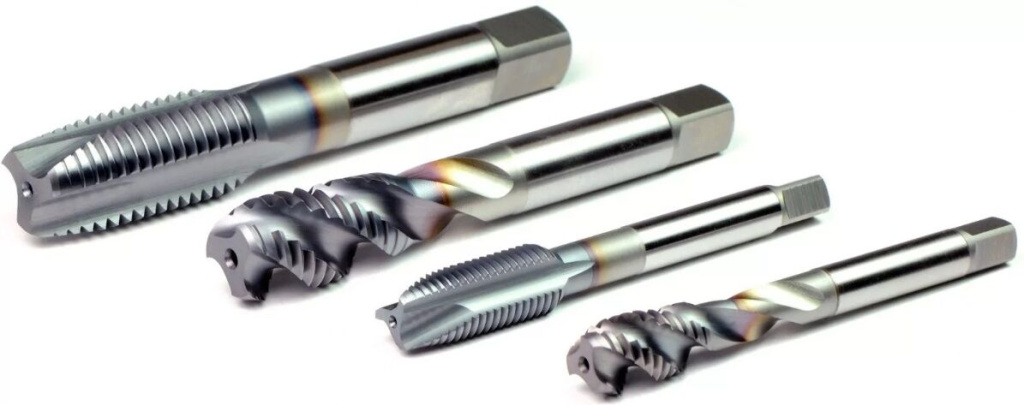

Сверло под метчик-раскатник
Бесстружечный метчик-раскатник не режет металл, а выдавливает его. Поэтому отверстие под раскатник больше, чем под обычный режущий метчик.
| Резьба | Обычный метчик, мм | Раскатник, мм |
|---|---|---|
| М8×1,25 | 6,8 | 7,45 |
Значение для раскатника — по данным производителей инструмента. ГОСТ 18844-73 регулирует технические требования к метчикам, но не содержит таблицы диаметров отверстий.
Сверло под трубную резьбу G по ГОСТ 21348-75
Трубная резьба G обозначает условный проход трубы. Диаметры сверл приведены по приложению к ГОСТ 21348-75.
| Резьба | Номинальный диаметр отверстия, мм | Диаметр сверла, мм |
|---|---|---|
| G 1/2" | 18,68 | 18,75 |
| G 3/4" | 24,17 | 24,25 |
| G 1" | 30,34 | 30,5 |
Сверло под резьбу UNC и UNF
Американская резьба UNC (крупный шаг) и UNF (мелкий шаг) используется в импортной технике. Данные по диаметрам сверл приведены по таблицам производителей.
| Резьба UNC | Наружный диаметр, мм | Диаметр сверла, мм |
|---|---|---|
| 1/4"-20 | 6,35 | 5,1 |
| 5/16"-18 | 7,94 | 6,5 |
| 3/8"-16 | 9,53 | 7,9 |
| 1/2"-13 | 12,70 | 10,7 |
| Резьба UNF | Наружный диаметр, мм | Диаметр сверла, мм |
|---|---|---|
| 1/4"-28 | 6,35 | 5,5 |
| 5/16"-24 | 7,94 | 6,9 |
| 3/8"-24 | 9,53 | 8,5 |
| 1/2"-20 | 12,70 | 11,5 |
По данным Argonne National Laboratory и Travers Tool: 1/4"-20 UNC — 5,1 мм, 1/2"-13 UNC — 10,72 мм, 1/4"-28 UNF — 5,41 мм, 1/2"-20 UNF — 11,51 мм. Для 5/16"-18 UNC и 3/8"-16 UNC Sowa Tool даёт 6,6 и 8,0 мм соответственно. Значения в таблице — по данным производителей, возможны расхождения с ANSI B1.1 в пределах 0,1–0,2 мм.
Сверло под трапецеидальную резьбу Tr
Трапецеидальная резьба (Tr) применяется в механических передачах. Данные подтверждены каталогами VÖLKEL и Kuchel.
| Резьба | Диаметр сверла, мм |
|---|---|
| Tr10×2 | 8,2 |
| Tr16×4 | 12,25 |
Ответы на частые вопросы
Какое сверло под резьбу М8?
6,8 мм для основного шага 1,25 мм. Для мелкого шага 1,0 мм — 7,0 мм. Для раскатника — 7,45 мм по данным производителей.
Какое сверло под резьбу М10?
8,5 мм — рекомендуемое сверло по приложению 1 к ГОСТ 19257-73. Номинальный диаметр отверстия по таблице 1 для поля допуска 6H — 8,43 мм.
Какое сверло под резьбу М6?
5,0 мм для шага 1,0 мм. Для мелкого шага 0,75 мм — 5,25 мм.
Какое сверло под трубную резьбу G1/2?
18,75 мм по ГОСТ 21348-75. Номинальный диаметр отверстия — 18,68 мм.
Почему для раскатника М8 отверстие больше, чем для обычного метчика?
Раскатник не режет металл, а выдавливает его. Поэтому отверстие должно быть больше, чтобы материал мог подняться в витки. Для М8 обычный метчик требует 6,8 мм, раскатник — 7,45 мм по данным производителей.
Подбор крепежа в «КрепЦентр»
Не уверены в шаге резьбы? Пришлите фото детали или маркировки — подберём совместимый крепёж.
Сайт: krepcentr.ru
Адрес: г. Тольятти, ул. Мичурина 81А
Телефон: +7 (8482) 98-06-05, +7 (917) 128-06-05
Telegram / ВК / MAX
Источники:
ГОСТ 28320-89. Сверла ступенчатые для отверстий под метрическую резьбу.
ГОСТ 19257-73. Отверстия под нарезание метрической резьбы. Диаметры.
ГОСТ 21348-75. Отверстия под нарезание трубной цилиндрической резьбы. Диаметры.
Argonne National Laboratory. UNC and UNF Threaded Screw Information.
Travers Tool Co. Tap and Drill Chart.
Sowa Tool. Tap and Drill Charts.
VÖLKEL. Trapezgewindebohrer Tr 10 x 2 bis Tr 36 x 6.
