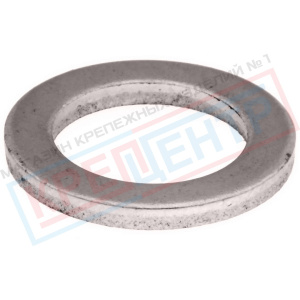

Уменьшенные нержавеющие шайбы A2 DIN 433

Стандартная шайба не влезает в цековку, а болт без шайбы продавливает нержавейку? Знакомая ситуация для сборщиков пресс-форм и корпусного оборудования. Уменьшенная A2 DIN 433 решает этот конфликт геометрии и коррозии: наружный диаметр на 10–25% меньше стандартного — шайба садится в паз или углубление, а нержавейка защищает узел от ржавчины. Назовите диаметр — проверим наличие и отгрузим сегодня.

Шайба уменьшенная DIN 433 — это плоское кольцо из нержавеющей стали A2 (AISI 304) с малым наружным диаметром. ГОСТ-аналог — ГОСТ 10450-78. Исполнение 1 — без фаски, исполнение 2 — с фаской на внутреннем отверстии для удобства насаживания. Применение — везде, где стандартная шайба не помещается: цекованные отверстия в станках, мебельные стяжки в пазах, утопленный крепёж в корпусах приборов, сборка пресс-форм и штампов.

В наличии — диаметры M6 и M8. Нишевые размеры от M2 до M36 — под заказ. Точные параметры смотрите в фильтре категории. Сомневаетесь, влезет ли шайба в ваш паз? Сверьтесь со шпаргалкой ниже.

Интернет-магазин «КрепЦентр» работает в Тольятти с 2015 года. Нас хорошо знают местные мастера и профессионалы. Работаем с НДС. Отгрузка в день заказа. Доставка по РФ.

Особенности и преимущества

• уменьшенный наружный диаметр — на 10–25% меньше стандартного DIN 125;
• компактность — шайба помещается в цековку, паз или углубление;
• нержавеющая сталь A2 — не ржавеет на улице и во влажности;
• исполнение 1 — без фаски, универсальное;
• исполнение 2 — с фаской, легче надевается (под заказ);
• диаметры M6 и M8 в наличии — нишевые от M2 до M36 под заказ;
• стандарт DIN 433 / ГОСТ 10450-78 — взаимозаменяемость.

Как выбрать уменьшенную нержавеющую шайбу

1. Оцените доступное пространство. Измерьте диаметр цековки или ширину паза. Если стандартная шайба DIN 125 не входит — берите DIN 433.
2. Подберите внутренний диаметр под болт. Зазор — 0.5–1 мм. M6 — шайба 6.4 мм, M8 — 8.4 мм.
3. Сравните наружные диаметры. DIN 125 для M8: поле 16 мм. DIN 433 для M8: поле 13 мм — экономия 3 мм по диаметру.
4. Выберите исполнение. Исполнение 1 — без фаски, стандартное. Исполнение 2 — с фаской, для конвейерной сборки.
5. Учитывайте среду. Для сухих помещений — хватит оцинковки. Для улицы и влажности — только A2. Для моря — A4.

Шпаргалка: все размеры уменьшенных нержавеющих шайб A2 DIN 433

Диаметры в наличии: M6, M8 (исполнение 1, без фаски). Нишевые размеры: M2, M2.5, M3, M4, M5, M10, M12, M14, M16, M18, M20, M24, M30, M36 — под заказ, срок поставки уточняйте у менеджера. Исполнение 2 (с фаской) — также под заказ для всех диаметров. Стандарт: DIN 433 / ГОСТ 10450-78. Материал: нержавеющая сталь A2 (AISI 304). Отдельные позиции могут поставляться по DIN 9021 — уточняйте при заказе.

Экспертное мнение

«Уменьшенная нержавеющая шайба — редкая, но незаменимая позиция. За 12 лет сборки пресс-форм и штампов я сталкиваюсь с ситуацией постоянно: стандартная шайба не входит в цековку, а заказчик требует нержавейку, потому что узел работает во влажности. DIN 433 A2 решает обе проблемы. Для M8 в цековку 15 мм стандартная шайба на 16 мм уже не лезет, а уменьшенная на 13 мм садится с зазором. Правило простое: если отверстие под крепёж утоплено — всегда проверяйте диаметр цековки и берите шайбу с запасом по месту 1–2 мм.»

Пример из практики

Задача: сборка 20 пресс-форм для литья пластиковых корпусов уличных светильников. Болты M8 в цекованных отверстиях диаметром 15 мм. Стандартная шайба DIN 125 с полем 16 мм не входила в цековку. Материал пресс-формы — нержавейка, среда — влажная. Срок — 5 смен.

Решение: подобрали шайбы уменьшенные A2 DIN 433 M8 (8.4×13×1.2 мм) — 320 штук. Расход: 4 болта на плиту × 2 шайбы на болт (под головку и под гайку) × 20 пресс-форм = 160 болтов × 2 = 320 шайб.

Результат: шайбы свободно вошли в цековки 15 мм с зазором 1 мм на сторону. Сборка завершена за 4 смены. Через 3 года эксплуатации во влажном цеху — ни одной точки коррозии, крепёж держит жёстко.
