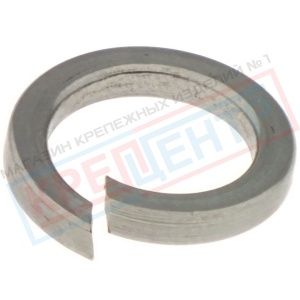

Гроверные нержавеющие шайбы A1 DIN 7980

Поставили винт с цилиндрической головкой, а он на вибрации ослаб за смену? Обычный гровер здесь не спасёт — нужно квадратное сечение, которое жёстче держит узел и не выступает за головку. Гроверная шайба A1 DIN 7980 создана именно для таких задач: компактнее классической, с квадратным профилем и из автоматной нержавейки. Скажите диаметр — проверим наличие и отгрузим сегодня.

DIN 7980 — это пружинная шайба с квадратным поперечным сечением. В отличие от DIN 127 (прямоугольное сечение), здесь толщина равна высоте — профиль 2×2 мм для M8, 3×3 мм для M12, 5×5 мм для M20. Это даёт повышенную жёсткость и упругость при тех же наружных габаритах. Стандарт специально разработан для винтов с цилиндрической головкой под внутренний шестигранник (DIN 912, DIN 6912). Шайба садится под головку винта и стопорит его в цекованном отверстии. Наружный диаметр меньше, чем у DIN 127 — шайба не выступает за края головки.

Марка стали — A1 (AISI 303). Это автоматная аустенитная нержавейка с содержанием серы до 0.15% — она отлично обрабатывается, что важно для точной геометрии квадратного профиля. Коррозионная стойкость — хорошая: для помещений, улицы и умеренной влажности. Для моря — берите A4. По данным мониторинга конкурентов (ЦКИ, Bossard, ВсеИнструменты, Fischer), полная линейка A1 DIN 7980 — от M3 до M36. В наличии у нас — ходовые диаметры M4–M24. Сверьтесь со шпаргалкой ниже.

Интернет-магазин «КрепЦентр» работает в Тольятти с 2015 года. Нас хорошо знают местные мастера и профессионалы. Работаем с НДС. Отгрузка в день заказа. Доставка по РФ.

Особенности и преимущества

• квадратное поперечное сечение — жёстче и упруже прямоугольного DIN 127;
• компактный наружный диаметр — шайба не выступает за головку винта;
• нержавеющая сталь A1 — не ржавеет, отлично обрабатывается;
• острые кромки под углом 70° — врезаются в винт и деталь;
• диаметры M4–M24 в наличии — полная линейка M3–M36 под заказ;
• для винтов с цилиндрической головкой — DIN 912, DIN 6912, DIN 7984;
• стандарт DIN 7980 — точная геометрия под цекованные отверстия.

Как выбрать гроверную шайбу A1 DIN 7980

1. Определите тип винта. DIN 7980 — для винтов с цилиндрической головкой под внутренний шестигранник (DIN 912). Для крепления под гайку — DIN 127.
2. Подберите диаметр под винт. M6 — шайба с внутренним диаметром 6.4 мм, M10 — 10.5 мм, M16 — 17 мм.
3. Проверьте квадратное сечение. Профиль — квадрат: для M8 это 2×2 мм, для M12 — 3×3 мм, для M20 — 5×5 мм.
4. Оцените среду. A1 — для помещений и умеренной влажности. Для улицы с постоянной сыростью — A2. Для моря — A4.
5. Ставьте под головку винта. В отличие от DIN 127 (под гайку), DIN 7980 рассчитан на установку именно под головку винта с цилиндрической головкой.

Шпаргалка: все размеры нержавеющих гроверов A1 DIN 7980

Диаметры в наличии: M4, M5, M6, M8, M10, M12, M16, M20, M24. Нишевые размеры: M3, M14, M18, M22, M27, M30, M36 — под заказ, срок поставки уточняйте у менеджера. Стандарт: DIN 7980. Материал: нержавеющая автоматная сталь A1 (AISI 303). Сечение: квадратное. Покрытие: без покрытия. Данные о размерах подтверждены мониторингом конкурентов: ЦКИ, Bossard, ВсеИнструменты, Fischer.

Экспертное мнение

«DIN 7980 с квадратным сечением — мой стандарт для станков с ЧПУ. За 10 лет наладки промышленного оборудования привык: где винт с цилиндрической головкой под шестигранник — там только квадратный гровер. Обычный DIN 127 под головку винта не садится как надо — выступает за края и цепляется за соседние детали. A1 — сталь специфическая, автоматная. Коррозионная стойкость чуть ниже, чем у A2, но для цеха с СОЖ хватает за глаза. Для наружных узлов берите A2 или A4. И главное: сняли винт — замените гровер, повторно он уже не работает.»

Пример из практики

Задача: ремонт 8 фрезерных обрабатывающих центров — замена изношенного крепежа на направляющих. Винты M8 с цилиндрической головкой под шестигранник в цекованных отверстиях диаметром 16 мм. Старые шайбы потеряли упругость — винты ослабевали каждые 2 недели. СОЖ в зоне крепления. Срок — 3 смены.

Решение: подобрали шайбы гроверные A1 DIN 7980 M8 (8.4×14×2×2 мм) — 96 штук. Расход: 6 винтов на направляющую × 2 направляющих на станок × 8 станков = 96 шайб. Взяли с запасом 15% — 110 шайб. Затяжка динамометрическим ключом 25 Н·м.

Результат: замена завершена за 2 смены. Через 18 месяцев — ни одного ослабления. Шайбы компактно сидят в цековках 16 мм, за головку не выступают. Коррозии от СОЖ нет.
